Cómo crear un cable de red Ethernet

¿Necesitas un cable de red Ethernet personalizado para tu hogar u oficina? Aprender cómo crear un cable de red Ethernet no solo te ahorrará dinero, sino que también te permitirá tener cables de la longitud exacta que necesitas y con una calidad óptima para tus dispositivos de red. Esta habilidad es muy útil tanto para entusiastas de la tecnología como para quienes buscan optimizar su red doméstica o profesional.

En este tutorial paso a paso, descubrirás cómo fabricar y crimpar tus propios cables de red, los materiales necesarios, el proceso adecuado y consejos para asegurar una conexión rápida y estable. Sigue leyendo y conviértete en tu propio técnico de redes.

Materiales y herramientas necesarias para crear un cable de red Ethernet

Antes de comenzar con el proceso de fabricación, es fundamental reunir todos los materiales y herramientas necesarias. De esta manera, asegurarás un trabajo limpio, eficiente y sin interrupciones a mitad del proceso.

• Cable de red Ethernet (cable UTP Cat 5e, Cat 6, o superior, según necesidades).
• Conectores RJ45 (macho, estándar 8P8C).
• Crimpadora para RJ45.
• Pelacables o cutter.
• Tester de cables de red (opcional, pero recomendable para verificar el cable).
• Tijeras (si es necesario para cortar el cable a medida).

Es importante elegir el tipo de cable adecuado según el uso. Para la mayoría de redes domésticas, el Cat 5e es suficiente, pero si necesitas mayor velocidad o piensas en el futuro, opta por Cat 6 o superior.

Si quieres aprender a conectar tu red local a otras funciones, te puede interesar cómo crear un servidor web local en tu propio ordenador.

Paso a paso: Cómo fabricar y crimpar un cable de red Ethernet

Ahora que tienes todos los materiales listos, sigue estos pasos para crear tu propio cable de red Ethernet de manera profesional y segura.

1. Corta el cable a la longitud deseada

Utiliza unas tijeras o el pelacables para cortar el cable de red UTP a la longitud exacta que necesitas. Recuerda dejar unos centímetros extra por si necesitas hacer ajustes.

2. Pela la funda exterior

Con el pelacables, retira aproximadamente 2-3 cm de la funda exterior del cable en ambos extremos, cuidando de no dañar los hilos internos. Si no tienes pelacables, utiliza un cutter con mucho cuidado.

3. Ordena y prepara los hilos de colores

Dentro del cable encontrarás 4 pares trenzados de hilos, cada uno con un color diferente. Debes desenrollarlos y ordenarlos siguiendo un estándar de cableado Ethernet. Los más comunes son:

• Estándar T568A
• Estándar T568B (el más utilizado)

Para cables directos (conexión entre dispositivos diferentes: PC a switch, router, etc.), ambos extremos deben usar el mismo estándar. Para cables cruzados (conexión entre dispositivos iguales), cada extremo usará un estándar diferente.

Consejo: El estándar más usado para instalaciones domésticas es el T568B.

4. Alinea y corta los hilos

Una vez ordenados los hilos según el estándar elegido, estíralos y colócalos en línea recta. Recórtalos de manera uniforme para que todos tengan la misma longitud (aproximadamente 1,5 cm expuestos).

5. Introduce los hilos en el conector RJ45

Con mucho cuidado, inserta los hilos en el conector RJ45 asegurándote de que cada uno entra en su canal correspondiente y llega hasta el fondo. La funda exterior del cable debe quedar dentro del conector para mayor resistencia.

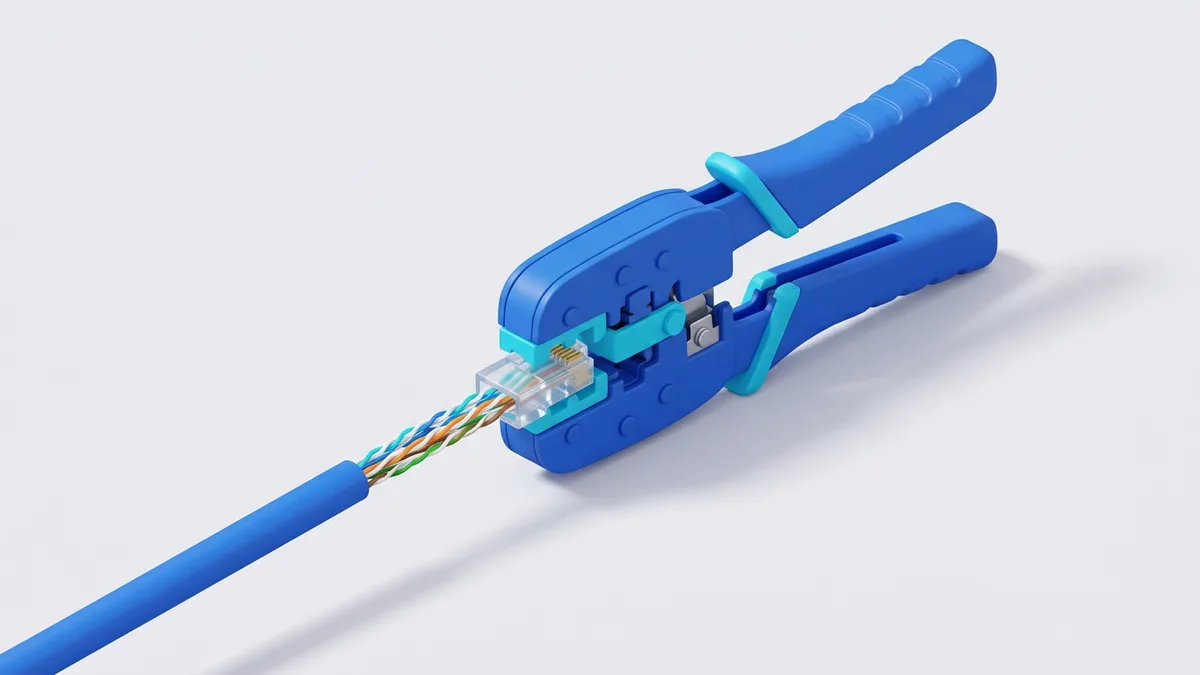

6. Crimpa el conector

Coloca el conector con los hilos en la crimpadora y aprieta firmemente para fijar los contactos metálicos sobre los cables y asegurar la conexión. Repite el proceso en ambos extremos del cable.

7. Verifica el cable

Usa un tester de cables de red para comprobar que todos los hilos hacen buen contacto y no hay errores de conexión. Si no tienes tester, prueba el cable conectando dos dispositivos y verifica que haya conectividad y velocidad adecuada.

En caso de fallos, revisa que los hilos estén bien alineados, correctamente insertados y que la crimpadora haya hecho un buen contacto.

Consejos y buenas prácticas al crear cables de red Ethernet

Fabricar un cable Ethernet puede parecer sencillo, pero hay detalles importantes que marcan la diferencia entre un cable funcional y uno problemático. Sigue estas recomendaciones para obtener los mejores resultados:

• Evita pelar mucho la funda exterior, ya que los pares trenzados deben mantenerse lo más cerca posible del conector para evitar interferencias.
• No dobles excesivamente el cable; respeta el radio de curvatura para no dañar los conductores internos.
• Comprueba que los conectores RJ45 sean de buena calidad; los baratos pueden romperse fácilmente o fallar.
• Guarda los cables en un lugar seco y sin tensión para evitar daños a futuro.
• Si necesitas conectar dispositivos de diferentes sistemas, puedes aprovechar tus cables Ethernet para crear un punto de acceso WiFi en Windows.

Si te interesa el mundo del DIY y la tecnología, también te recomendamos este tutorial sobre cómo crear un dron casero utilizando componentes electrónicos comunes.

¿Cuándo conviene fabricar tu propio cable de red?

Hacer tus propios cables de red Ethernet es ideal cuando necesitas:

• Cables de longitud exacta para evitar enredos o cableado excesivo.
• Calidad superior, usando materiales específicos (por ejemplo, cables blindados para ambientes con interferencia).
• Optimizar costos en instalaciones grandes.
• Solucionar emergencias de conexión rápidamente.

En cambio, si solo necesitas un cable corto y estándar, puedes comprarlo premontado, pero perderás la personalización y la oportunidad de aprender una habilidad valiosa.
